Trong quản trị mạng, ngoài việc cấu hình định tuyến tĩnh (Static Route) thông thường, bạn có thể thiết lập nhiều tuyến đến cùng một mạng đích nhưng với độ ưu tiên khác nhau, nhờ vào khoảng cách hành chính (Administrative Distance). Bài viết này sẽ giúp bạn: Hiểu về Distance Metric trong định tuyến; Thực hành LAB cấu hình Static Route dự phòng (floating static route).

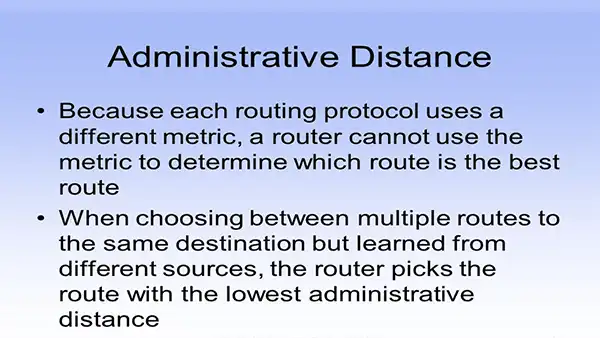

📘 1. Administrative Distance (AD) là gì?
Administrative Distance là chỉ số cho biết mức độ tin cậy của một tuyến đường. Router dùng AD để chọn tuyến tốt nhất (AD thấp nhất) khi có nhiều đường đến cùng một đích.
|
Loại route |
AD mặc định |
|---|---|
|
Static route (next hop IP) |
1 |
|
Static route (interface) |
0 |
|
RIP |
120 |
|
OSPF |
110 |
👉 Bạn có thể tăng AD của static route để tạo route dự phòng, chỉ dùng khi tuyến chính mất kết nối.
🧪 2. Mô hình LAB cấu hình Static Route dự phòng
🖼️ Topology:
PC1 — R1 — R2 — R3 — PC2
\– R4 —/
📶 Mô tả:
-
Tuyến chính: R1 → R2 → R3 → PC2
-
Tuyến dự phòng: R1 → R4 → R3 → PC2 (sử dụng static route có AD cao)
🔧 3. Thông số IP cơ bản
|
Thiết bị |
Giao diện |
IP Address |
|---|---|---|
|
R1 |
G0/0 |
192.168.1.1/24 (PC1) |
|
R1 |
G0/1 |
10.0.0.1/30 (R2) |
|
R1 |
G0/2 |
10.0.1.1/30 (R4) |
|
R2 |
G0/0 |
10.0.0.2/30 |
|
R2 |
G0/1 |
10.0.2.1/30 (R3) |
|
R3 |
G0/0 |
10.0.2.2/30 |
|
R3 |
G0/1 |
192.168.2.1/24 (PC2) |
|
R4 |
G0/0 |
10.0.1.2/30 |
|
R4 |
G0/1 |
10.0.3.1/30 (R3) |
|
R3 |
G0/2 |
10.0.3.2/30 |
🛠️ 4. Cấu hình định tuyến
🔹 R1: Cấu hình tuyến chính và tuyến dự phòng
# Tuyến chính (qua R2)
ip route 192.168.2.0 255.255.255.0 10.0.0.2
# Tuyến dự phòng (qua R4), AD = 5
ip route 192.168.2.0 255.255.255.0 10.0.1.2 5
🔹 R2, R4 và R3: Cấu hình định tuyến đơn giản
# R2
ip route 192.168.2.0 255.255.255.0 10.0.2.2
# R4
ip route 192.168.2.0 255.255.255.0 10.0.3.2
# R3
ip route 192.168.1.0 255.255.255.0 10.0.2.1
ip route 192.168.1.0 255.255.255.0 10.0.3.1 5
📌 Lưu ý: Router luôn chọn tuyến có AD thấp nhất. Nếu tuyến chính qua R2 bị mất kết nối, Router sẽ tự động chuyển sang tuyến dự phòng qua R4.
🧪 5. Kiểm tra kết quả
🔍 Từ R1:
show ip route
ping 192.168.2.1
Ngắt kết nối giữa R1 và R2 (shutdown G0/1) → Kiểm tra lại route.
Router R1 sẽ tự động sử dụng tuyến qua R4 (vì AD = 5) khi tuyến chính không khả dụng.
📌 Kết luận
Việc cấu hình Static Route có Distance giúp bạn xây dựng các tuyến dự phòng linh hoạt và hiệu quả. Đây là giải pháp tuyệt vời cho những mạng nhỏ không cần định tuyến động, nhưng vẫn muốn có khả năng khôi phục kết nối khi có sự cố.
